Ο αφρός είναι ακριβός δύο φορές: μία ως σπαταλημένη ρητίνη και άλλη μία ως η εργασία που απαιτείται για την κοπή του. Ο διπλός σταθμός σύσφιξης στο MP80D είναι κατασκευασμένος γύρω από μια δύναμη σύσφιξης 150 kN που εφαρμόζεται μέσω ενισχυμένων πλακών με διαδρομή 540 mm, διατηρώντας τα δύο μισά του καλουπιού τετράγωνα υπό πίεση εμφύσησης, ώστε η γραμμή πρεσαρίσματος να παραμένει ευκρινής και η ζώνη αφρού να παραμένει λεπτή.
Η γεωμετρία έχει τόση σημασία όσο και η δύναμη. Το άνοιγμα της πλάκας ταξιδεύει μεταξύ 220 και 620 mm, το οποίο παρέχει επαρκή απόσταση για βαθιά καλούπια δοχείων 10 λίτρων, ενώ εξακολουθεί να επιτρέπει μια σύντομη, γρήγορη διαδρομή κλεισίματος σε ρηχά καλούπια φιαλών. Το μέγιστο μέγεθος καλουπιού είναι 520 x 460 mm, και το πλαίσιο μηχανής 8,2 τόνων διατηρεί τους κραδασμούς χαμηλά, ώστε ο σφιγκτήρας να μην ξεφεύγει από την ευθυγράμμιση μετά από χρόνια λειτουργίας δύο βαρδιών.

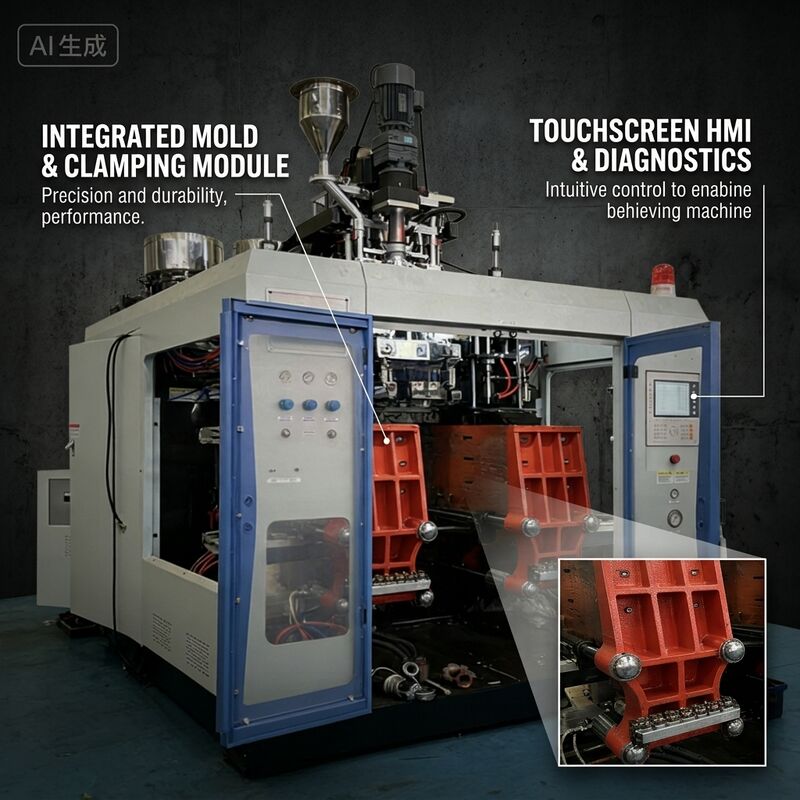

Σύσφιξη και Απόδοση Καλούπιού
- Δύναμη σύσφιξης 150 kN:κρατάει καλούπια πολλαπλών κοιλοτήτων κλειστά έναντι της εσωτερικής πίεσης εμφύσησης, περιορίζοντας τον αφρό και διατηρώντας την ακμή πρεσαρίσματος στη βάση του δοχείου.
- Ενισχυμένες πλάκες:κατανέμουν ομοιόμορφα τη δύναμη σε όλη την επιφάνεια του καλουπιού, ώστε οι εξωτερικές κοιλότητες να μην στερούνται πίεσης.
- Διαδρομή πλάκας 540 mm:μια μακριά, καθοδηγούμενη διαδρομή που παραμένει παράλληλη σε όλη την πλήρη διαδρομή, προστατεύοντας τους πείρους οδηγούς του καλουπιού.
- Άνοιγμα 220-620 mm:ρυθμιζόμενη απόσταση για ρηχά μπουκάλια και βαθιά καλούπια δοχείων σε ένα μηχάνημα.
- Διάταξη διπλού σταθμού:δύο θέσεις σύσφιξης μοιράζονται έναν εξωθητή, έτσι ώστε ο ένας σταθμός να κατεβαίνει και να επανασφίγγεται ενώ ο άλλος φυσάει.
- Μάζα πλαισίου 8,2 τόνων:απορροφά τους κραδασμούς του σφιγκτήρα και διατηρεί σταθερή την ευθυγράμμιση αντί να βασίζεται σε συχνή επανατοποθέτηση.
Τεχνικές Προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|
| Δύναμη σύσφιξης καλουπιού | 150 kN |
| Διαδρομή πλάκας | 540 mm |
| Διαδρομή ανοίγματος πλάκας | 220-620 mm |
| Μέγιστο μέγεθος καλουπιού (Π x Υ) | 520 x 460 mm |
| Αριθμός σταθμών | Διπλός σταθμός |
| Διαστάσεις μηχανής (Μ x Π x Υ) | 4 x 2,3 x 2,5 m |
| Βάρος μηχανής | 8,2 τόνοι |
| Μέγιστος όγκος προϊόντος | 10 L |
| Απαιτούμενη πίεση αέρα | 0,6-0,8 MPa |
| Όγκος πεπιεσμένου αέρα | 1,5 m3/min |
| Όγκος νερού ψύξης | 40 L/min |
Γιατί η σταθερότητα του σφιγκτήρα εμφανίζεται στο ποσοστό απορρίψεών σας
Ένας σφιγκτήρας που χάνει δύναμη κατά τη διάρκεια μιας βάρδιας δεν αποτυγχάνει ξαφνικά. Εμφανίζεται ως μια αργή μετατόπιση στο πάχος του αφρού, στη συνέχεια ως παράπονα για την κοπή, στη συνέχεια ως απορριφθέντα μπουκάλια στον ελεγκτή διαρροών. Επειδή ο σφιγκτήρας MP80D έχει προδιαγραφές 150 kN με πλάκες διαστάσεων για καλούπι 520 x 460 mm, το μηχάνημα δεν λειτουργεί στα όρια της ικανότητάς του σε τυπικές εργασίες 5 έως 10 λίτρων, όπου συνήθως ξεκινούν τα προβλήματα ευθυγράμμισης.
Η διάταξη διπλού σταθμού βελτιώνει επίσης τη διάρκεια ζωής του καλουπιού. Κάθε σταθμός ολοκληρώνει έναν πλήρη κύκλο ανοίγματος-κλεισίματος με καθορισμένη παύση, έτσι ώστε τα καλούπια να μην κρατούνται κλειστά περισσότερο από όσο απαιτεί η φάση εμφύσησης και ψύξης. Οι πείροι οδηγούς και τα ένθετα πρεσαρίσματος βλέπουν λιγότερους περιττούς κύκλους ανά βάρδια από ό,τι σε ένα μηχάνημα ενός σταθμού που λειτουργεί με την ίδια παραγωγή.
Συχνές Ερωτήσεις
Είναι 150 kN αρκετά για ένα καλούπι δοχείου 10 λίτρων;
Για τα μεγέθη δοχείων για τα οποία έχει σχεδιαστεί αυτό το μηχάνημα, ναι. Η απαίτηση σύσφιξης κλιμακώνεται με την προβαλλόμενη επιφάνεια του δοχείου και την πίεση εμφύσησης που χρησιμοποιείται. Ένα δοχείο 10 L σε τυπική πίεση εμφύσησης βρίσκεται άνετα εντός της ονομαστικής ισχύος των 150 kN, και επιβεβαιώνουμε τον υπολογισμό έναντι του συγκεκριμένου σχεδίου του καλουπιού σας πριν από την αποστολή.
Τι ελέγχει στην πραγματικότητα το εύρος ανοίγματος 220-620 mm;
Είναι η χρήσιμη απόσταση μεταξύ των πλακών. Τα βαθιά καλούπια για ψηλά δοχεία χρειάζονται το άνω άκρο. τα ρηχά καλούπια μπουκαλιών χρησιμοποιούν το κάτω άκρο, ώστε η διαδρομή κλεισίματος να είναι σύντομη και ο χρόνος κύκλου να μην σπαταλάται σε διαδρομή.
Πώς διατηρείται η πίεση σύσφιξης σε μεγάλες σειρές παραγωγής;
Η υδραυλική πίεση ρυθμίζεται και παρακολουθείται μέσω του συστήματος ελέγχου, και η διάταξη σύνδεσης και πλάκας είναι υπερ-προδιαγραφόμενη για την ονομαστική δύναμη. Οι χειριστές καταγράφουν την πίεση σύσφιξης στην αρχή της βάρδιας, και οποιαδήποτε μετατόπιση είναι ορατή πολύ πριν επηρεάσει την ποιότητα του εξαρτήματος.
Μπορεί ο διπλός σταθμός να λειτουργεί δύο διαφορετικά καλούπια ταυτόχρονα;
Οι σταθμοί είναι μηχανικά ανεξάρτητοι, οπότε μπορούν να τοποθετηθούν δύο σετ καλουπιών. Στην πράξη, τα περισσότερα εργοστάσια χρησιμοποιούν ταιριαστά καλούπια για να διατηρούν τον χρονισμό του παρισονίου πανομοιότυπο, αλλά η χρήση ενός καλουπιού ανάπτυξης σε έναν σταθμό και ενός καλουπιού παραγωγής στον άλλο είναι ένας κοινός τρόπος δοκιμής νέων σχεδίων.
